概述
    GCK低壓抽出式開關柜適用于三相交流50、60Hz，額定電壓660V，額定電流4000A及以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之用。廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC。

符合標準
  本產品符合：
  國家標準1 387251 1—2005《低壓成套開關設備》；
  國家專業標準ZBK36001《低壓抽出式成套開關設備》、JBfr9661—1 999
  國際標準lEC439—1《低壓成套開關設備和控制設備》。

正常使用條件
    1、周圍空氣溫度不高于+40℃；不低于一1 5℃；并且24小時內其平均溫度不高于+35℃。
    2、周圍空氣相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較大的相對濕度。如+20℃時為90％．，但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。
    3、戶內使用，使用地點的海拔高度不得超過2000m。
    4、應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到腐蝕的場所。

結構特點
    1、開關柜的基本柜架采用拼裝組合式結構，采用型鋼由螺栓互相緊固聯接成基本柜架，再按方案變化需要，加上相應的門、封板、隔
板、安裝支架以及母線、功能單元等零件組合成一面完整的開關柜，柜內結構件都經過鍍鋅處理，并實行模數化安裝(模數E=25rnm)，開
關柜板面采用優質冷軋鋼板經數控機床加工成型表面經過酸洗、磷化處理后靜電噴塑抗磨耐腐，既有牢固的機械強度，又有可靠的的
接地保護連續性。
    2、開關柜隔室可分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立且區域之間由連續接地的金屬板嚴格分隔，保證使用
安全且防止事故蔓延。
    3 、MCC柜抽屜有200rnm、400mm、600rnm三種規格。抽屜具有連接位置、試驗位置和分離位置。各抽屜與開關設有機械聯鎖裝置；
當開關處于分斷時，抽屜才能抽出或插入；當開關處于合閘時。抽屜不能抽出或插入。為防止未經允許的操作，操作機構能使用掛鎖將開
關鎖定在分斷位置上。同規格的Itill：單元抽屜可以方便地實現互換。每個功能單元抽屜對應有20對輔助接點，能滿足異地操作控制、電
度計量和與計算機接口的自動化監測系統的需要。

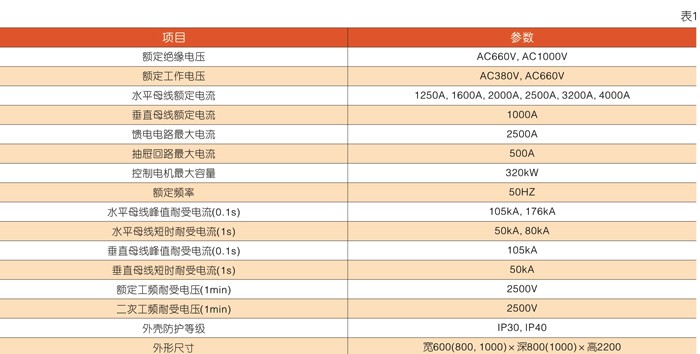

主要技術參數

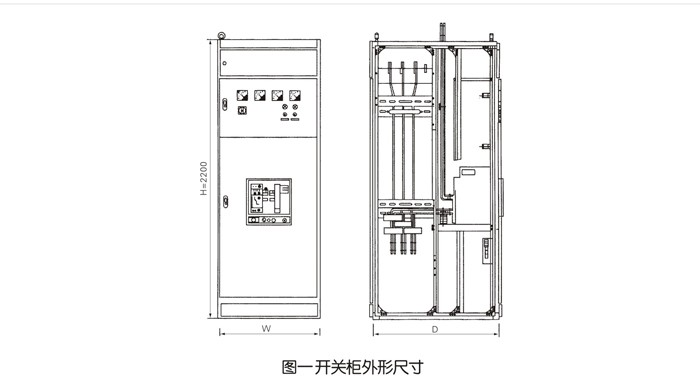

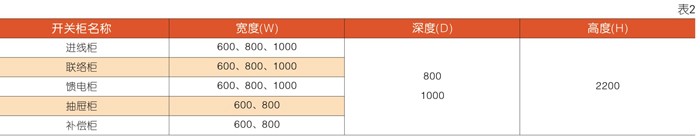

開關外形及尺寸

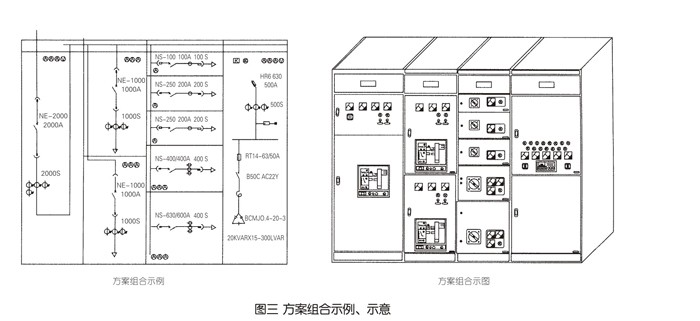

方案組合示意、示例圖

安裝和使用
    1、產品的安裝應按配電設備的一般安裝方法進行，基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，必需使搭接面
貼合、平整，否則松開拼柜螺栓進行調整。
    2、產品安裝后投入運行前需作檢查與試驗，檢查柜表面復蓋材料(如噴塑)有否損壞，柜內是否干燥、整潔；檢查柜內是否有異物放置
(如螺栓、電焊條)，每個螺絲緊固有無松動、漏擰緊；檢查操作機構是否靈活，抽屜抽插有無卡阻碰撞現象，機構連鎖是否可靠，動作是
否準確；檢查開關整定電流值、儀表的刻度、互感器的配比與極性是否符合要求。最后用1 000兆歐表測量絕緣陽值，應不低于1兆歐，用
臨時電源試送電。電動合分、指標均應準確無誤。
    3、投入運行后應保持日常維護，定期觀察母線的發熱情況，發現溫升偏高或有異常聲響時應查明原因。視運行環境因素，每2至5年進
行一次清理工作及維護保養工作。
  4、使用注意事項：
a 、GCK系列柜為不靠墻安裝、正面操作、雙面維修的低壓配電柜。柜的維修通道及柜門必須是考核合格的專業人員方可進入或開啟
進行操作、檢查和維護；
b、空氣斷路器、塑殼開關經過多次分、合，特別是經過短路分、合后，會便觸頭局部燒傷和產生碳類物質，便接觸電阻增大，應按斷
路器使用說明書進行維護和檢修；
c、經過安裝或修復后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況確已恢復，以確保本裝置良好的功能分隔性，防止出現故
障擴大。
