產品概述
    GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流501HZ，額定工作電壓：380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
    GGD型交流低壓配電柜是根據能源部主管上級，廠大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強、結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
    GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251．1—2005《低壓成套開關設備》等標準。

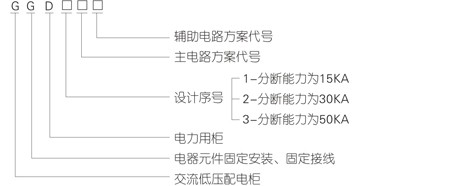

型號及含義

使用條件
1、周圍空氣溫度不高于+40。C，不低于-5℃。24h內的平均溫度不得高于+35℃。
2、戶內安裝使用，使用地點的海拔高度不得超過2000m。
3、周圍空氣相對濕度在最高溫度為+405℃時不超過50％．，在較低溫度日寸允許有較大的相對濕度。(例如+205℃日H寸為90％)應考慮到由于溫度
的變化可能會偶然產生凝徭的影響。
4、設備安裝時與垂直面的傾斜度不超過50％。
5、沒備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
6、用戶有特殊要求時可與制造廠協商解決。


電氣性能

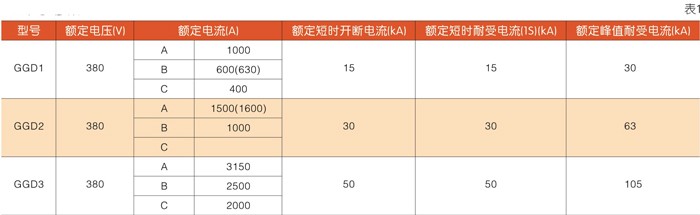

1、基本電氣參數

2、主電路方案
    GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。
    其中GGDl型49個方案123個規格
    GG D2型53個方案107個規格
    GG E)3型27個方案68個規格
    主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方栗。額定電流增加至31 50A，適合2000l<VA及以下的配電變壓器選用。
    此外，為適應無功補償?shù)男枰O(shè)計了GG[)1、GGD2電容補償柜，其主電路方案4個，共1 2個規格。
3、輔助電路方案
    輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時還開發研制了專用的LMz3D型電流互感器以滿足發電廠和特殊用戶附設斷電保護時的需要。
4、主母線
    考慮到價格比和以鋁代銅的可行性，額定電流在1 500A及以下時采用單鋁排母線。額定電流大于1 500A時采用雙銅排母線。生產廠按此規定制造樣機并通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等截流量的銅母線。
    母線的搭接面均采用搪錫工藝處理。
5、電器元件選擇
    a 、GGD柜主要采用國內已能批量生產的較先進的電器元件，如ME、【DZ20、DEl5等，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品，不選用已淘汝的產品。
    b、 HDl3BX和HSl3BX型~旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機械的操作方式，保留了老產品的優點，是種實用新型的電器元件。
    c、如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGG柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
    d、為進步提高主電路的動穩定能力，設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高陽燃型UPP0合金材料熱塑成型，絕緣強度高，自熄性能好結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。

產品成套性
制造廠供貨時應提供下列文件及附件
1、裝箱清單；
2、產品合格證；
3、使用說明書；
4、出廠試驗報告；
5、有關電氣圖紙；
6、柜門鑰匙，操作手柄及合同所規定的備品備件。

結構特點
    1、 GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可方便工廠實現預生產。
即縮短了生產制造周期，也提高了工作效率。
    2 、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成個自然通風道，達到散熱的目的。
    3 、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方、面目一新。
    4、柜門用轉軸式活動鉸鏈與構架相連安裝、拆卸方便。門的拆邊處均嵌有根山型橡皮條，關門日寸門與構架之間的嵌條有定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
    5、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。
    6、柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
    7、斗巨體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
    8、柜體的防擴等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

安裝與使用

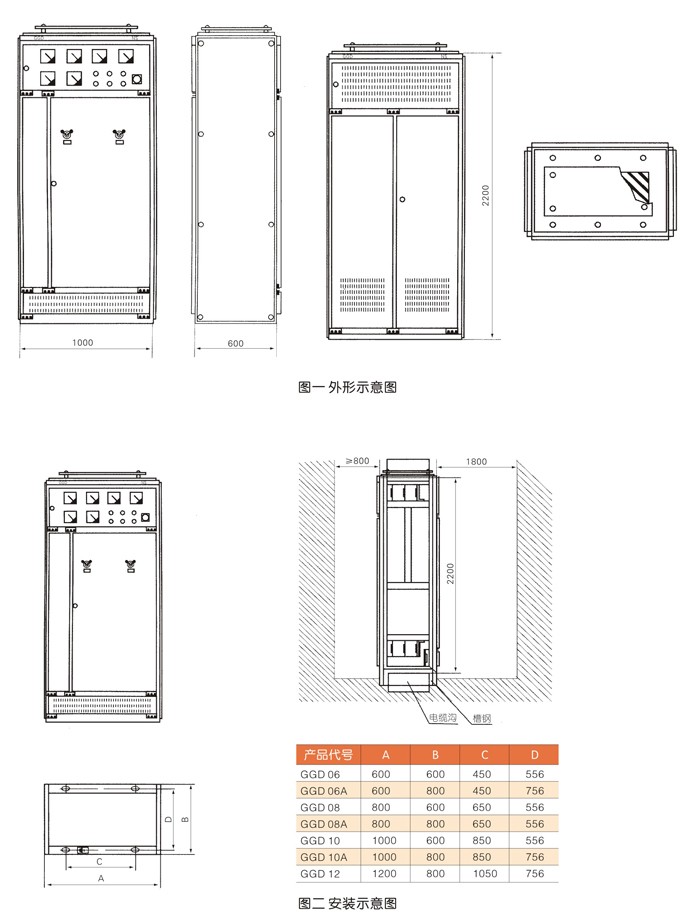

    產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定。置于適當?shù)膱鏊?br style="margin: 0px; padding: 0px; border: 0px;"/>    1、產品安裝應按安裝示意圖進行(見附圖2)，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其它措施然后用螺栓緊固。
    2、產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗。
    　a、檢查柜體面漆有無脫落，柜內是否干燥、清潔。
   　 b、電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
   　 c、主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。
   　 d、儀表指示與互感器的變比及極性是否正確。
    　e、母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
    　f、輔助接點是否符合要求熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確。
    　g、電路的接點是否符合電器原理圖要求。
   　 h、保護電路系統是否符合要求。
   　 i、用500伏兆歐表測量絕緣電阻值不得低于1兆歐。


3、使用注意事項
    a、本產品為不靠墻安裝，單面(正面)操作，雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作、檢查和維修。
    b、空氣斷路器，經過多次臺、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大。應定期對空氣斷路器按其使用說明書進維護和檢修。
