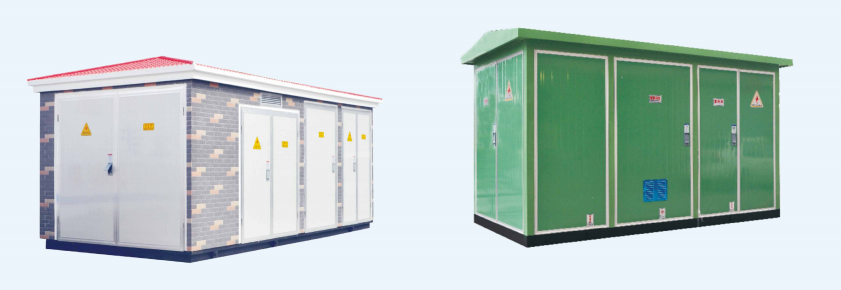

一、概述     歐式箱變是把高壓開關設備，配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置，適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

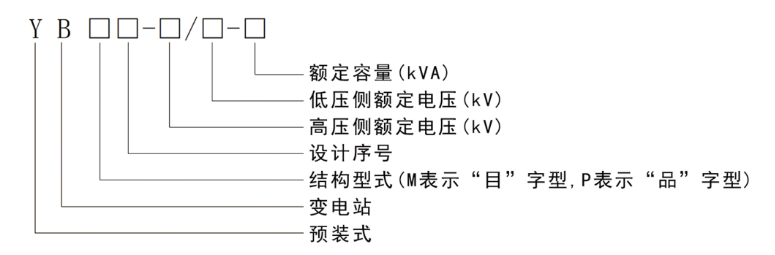

二、型號及含義

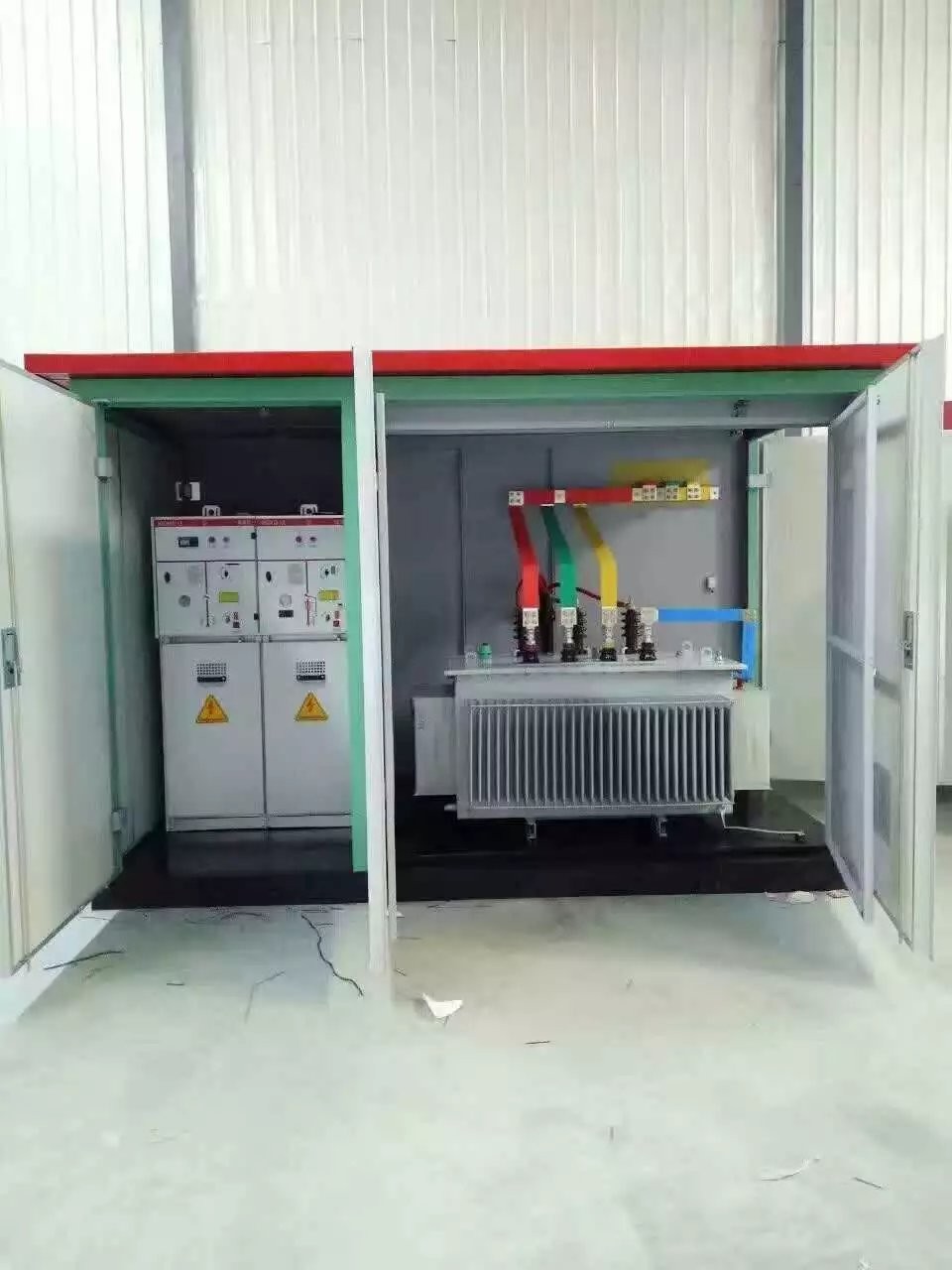

三、使用條件 預裝式變電站可以在以下使用條件、在額定容量下持續運行： 1、使用位置：戶外 3、海拔高度：≤2000m 4、環境溫度：最高氣溫：40℃、最熱月平均溫度：30℃、最高年平均溫度：20℃、最低氣溫：-40℃ 9、相對濕度：在25℃時，空氣相對濕度不超過95％，月平均不超過90％   四、引用標準 GB/T17467—1998      《高壓/低壓預裝式變電站》 GB/T16927.1—2—1997 《高壓試驗技術》 GB311.1—6—1997     《電力變壓器》 ZBK40001—89         《組合式變電站》 GB763—1990          《交流高壓電器在長期工作時的發熱》 GB1984—89           《交流高壓斷路器》 GB3804—90           《3—63KV交流高壓負荷開關》 GB3906—91           《3—35KV交流金屬封閉開關設備》 GB/T5582—93         《高壓電力設備外絕緣污穢等級》 GB311.2—2002        《高壓輸變電設備的絕緣配合使用導則》 GB3804—90           《3～63KV交流高壓負荷開關》 GB4109—88           《高壓套管技術條件》 GB/T18858.1—2002    《低壓開關設備和控制設備》 GB/T4942.2—1993     《低壓電器外殼防護等級》 B7251.1—2005        《低壓成套開關設備》 GB7328—87           《電力變壓器和電抗器的聲級測定》 GB/T17215—2002      《1和2級靜止式交流有功電能表》 GB4208—93           《外殼防護等級》（IP代碼） GB/T4942.2—1993     《低壓電器外殼防護等級   五、其本組成      預裝式變電站是由高壓開關設備、電力變壓器、低壓開關設備三個單元組成的變、配電成套裝置。具有成套性強、體積小、可移動、安裝檢修方便、節能性能好等特點。 1、預裝式變電站的箱體外殼可采用：冷軋鋼板、夾層彩鋼復合板、玻纖水泥等材料制作，具有機械強度高、防腐、隔熱、抗輻射等特點。 2、高壓開關柜采用XGN15-12、HXGN15-12等環網開關柜，柜體結構用2.5冷軋鋼板折彎焊接而成，柜體上部為母線室，儀表室位于母線室的前部，高壓開關安裝在柜體中部，儀表安裝在儀表室面板上。開關柜具有體積小、重量輕、壽命長、無污染、無爆炸危險以及具備完善的“五防”功能。 3、高壓開關柜采用壓氣式負荷開關、真空開關以及SF6負荷開關，這些開關設備均具有全面的防誤操作聯鎖功能，均可與熔斷器組合對變壓器進行保護。 4、電力變壓器可選用S9系列、S11系列油浸式變壓器，SC9系列、SC10系列環氧樹脂干式變壓器。 5、低壓柜采用GGD、GCS、GCK等低壓配電柜，柜體采用普通柜的形式，框架用8MF、10MF冷彎型鋼焊接或組裝而成，柜體面漆選用環氧樹脂靜電噴涂或聚脂桔紋烘干漆處理。 6、低壓進線主斷路器選DW45,W1系列智能型萬能式斷路器，或DW15系列、DW17系列等萬能式斷路器，以實行配網自動化的要求。斷路器的整定電流根據預裝式變電站的容量選擇。
