1.概述 隨著社會的發展,人們對供電可靠性要求也越來越高。很多場合用兩路電源來保證供電的可靠性，這就需要一種產品在兩路電源之間進行可靠切換，本公司生產的ZYKCQ-50 雙電源自動轉換裝置就是為了滿足這一種需求開發設計的。 ZYKCQ-50雙電源自動轉換裝置是由兩臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV、額定電流至1250A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置,是與高壓真空斷路器配套的自投自復型雙路電源自動切換裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的雙路電源自動切換產品。 產品廣泛使用于油田、礦山10kV配電線路，工礦企業10kV線路。

2.產品型號及含義

3.符合標準 3.1 IEC 60947-1 總則 3.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>> 3.3 GB 14048.11 3.4 IEC 60947-2 GB14048.2 <<斷路器>>

4.正常工作條件 4.1周圍空氣溫度上限值不超過+40℃,下限值不超過-25℃,24小時的平均氣溫值不超過+35℃。 4.2安裝地點的海拔高度不超過2000米。 4.3大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的月平均最低溫度為-25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。 4.4污染等級為三級。 4.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。

 5.主要技術參數

6.智能控制器

6.1 控制器主要技術參數： 6.1.1額定電壓：AC220V允許偏差-15%~+10%； 6.1.2額定頻率：50HZ允許偏差-5%~+5%； 6.1.3波形畸變<10% 6.1.4機械壽命：（N-R-N循環）為10000次 6.1.5過流可調范圍：3-6A  6.1.6速斷可調范圍：3倍,4倍,5倍,6倍

6.2 產品特點 6.2.1配有LCD顯示屏、故障報警; 6.2.2抗干擾能力強、精度高; 6.2.3保護功能齊全; 6.2.4自動啟動往復切換; 6.2.5切換時間延時可調、動作時間準確; 6.2.6手動自動和無線遙控分、合閘功能; 6.2.7防涌流、防過流、體積小、分?jǐn)喔?、結構緊湊、外形美觀; 6.2.8防腐性能好,供電可靠; 6.2.9無噪音運行,節能低耗,安裝方便操作簡單,穩定性能高。 6.2.10本裝置其控制功能見下表:在自動控制狀態下,電源正常時應由常用電源供電,當常用電源出現異常時,經一定的延時后自動切換至備用電源供電;當常用電源恢復正常后,經一定的延時后自動返回到常用電源供電。 切換動作延時（1～999S，用戶無特殊要求時出廠整定在10S，如有其他特殊要求,用戶在訂貨時請說明）。 返回動作延時（1～999S，用戶無特殊要求時出廠整定在10S, 如有其他特殊要求,用戶在訂貨時請說明）。

7.調試與安裝

7.1 調試     * 安裝之前請按下面方法進行調試，調試正常后方可投入使用。

7.1.1 主備電自動轉換調試 8.1.1.1按控制器上的標識，將配套的兩條電纜與高壓真空斷路器對應航空插座安裝、擰緊。 8.1.1.2 給主、備電源供電。 8.1.1.3開啟控制器的兩個電源開關，產品進入工作狀態。此時主電供電，如果主電的高壓真空斷路器處于分?jǐn)嗟臓顟B(tài)則經過主電延時合閘時間主電合閘。如無動作可能閉鎖，請手動按動主電合閘按鈕進行手動合閘即解鎖。關閉主電，控制器應失去主電使主電高壓真空斷路器分閘。經過備電延時合閘時間備電高壓真空斷路器合閘，備電工作。完成一次自動轉換過程（主→備）。再給主電通電，控制器應檢測到了主電來電使備電高壓真空斷路器分?jǐn)?，主電高壓真空斷路器通過主電延時合閘時間合閘，主電工作。完成一次自動轉換過程（備→主）。

7.1.2 過流保護檢測     本產品出廠設定值過流為電流互感器二次側5A，速斷為二次側15A，可根據用戶的需要進行更改。通過升流器給高壓真空斷路器加上大電流，使二次側電流大于5A，轉換裝置由于過流而將進行合閘閉鎖處理分?jǐn)喈?dāng)前合閘工作的真空開關，兩路電源均不可再自動合閘。解鎖的方法為手動按動面板上的相應的合閘解鎖按鈕，或通過遙控器對相應的主、備電進行遙控合閘解鎖。

7.1.3 遙控調試。 7.1.3.1遙控器分、合閘操作：本裝置對應主、備兩路電源都配有遙控器，可以進行無線遠程控制分、合閘操作： 7.1.3.2遙控器分閘操作：依次按動遙控器上的A，B，C按鈕進行分閘操作，同時整個裝置將進行合閘閉鎖處理。 7.1.3.3遙控器合閘操作：依次按動遙控器上的D，C，B按鈕進行合閘解鎖操作。

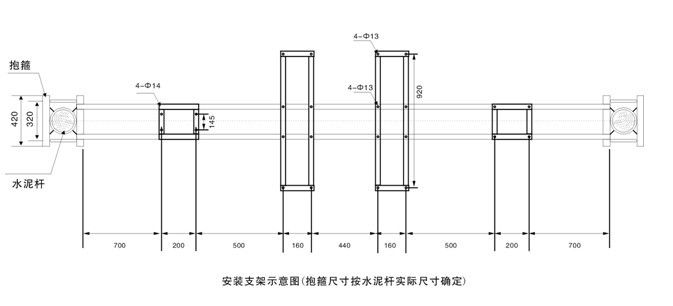

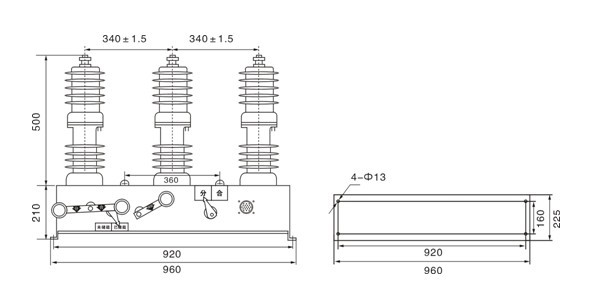

  8.安裝 8.1外形及安裝尺寸圖

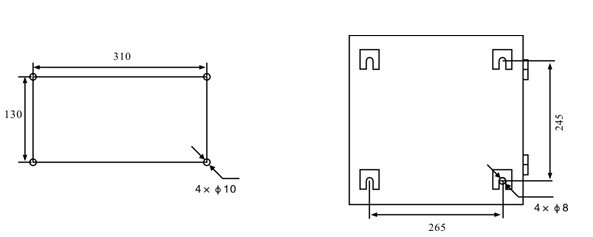

8. 2 智能控制器安裝尺寸圖

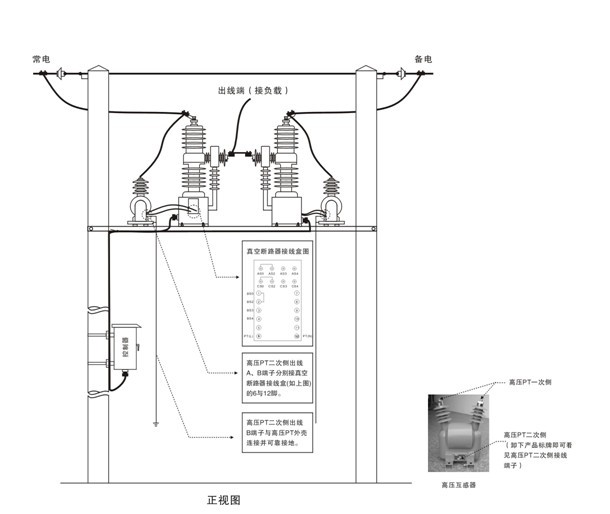

8.3 安裝方法 注：高壓斷路器和高壓PT安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。
